一直以来，LPDDR（低功耗双倍数据率同步动态立时存储器）主要被用于智高手机、疏漏本等低功耗销耗电子征战中。但比年来，跟着群众AI推理需求的爆发式增长，LPDDR却正快速向数据中心领域浸透，并平定成为端侧、角落到云表全场景AI推理芯片的共同遴荐。

无论是外洋大厂，如祖国内企业，纷繁给与LPDDR动作推理居品的内存决策，背后是资本、功耗、性能的多方面量度。

01

LPDDR正成为AI推理的“通解”

现时，LPDDR从销耗电子领域全面切入AI芯片阛阓，不仅成为推理GPU的主流内存选项，更蔓延至AI专用CPU、桌面AI超等策画机等多个品类。

数据中心

高通AI200/AI250险些是现在最激进的LPDDR数据中心决策。动作高通首款数据中心级推理系统，Qualcomm AI200加快卡带来专为机架级AI推理打造的络续决策，旨在为大言语模子（LLM）与多模态模子（LMM）推理偏激他AI责任负载提供低总体领有资本与优化性能。每张加快卡撑捏768GB LPDDR内存，达成更高内存容量与更低资本，为AI推理提供绝顶的扩展性与活泼性。该络续决策瞻望将于2026年认真面向阛阓发售。将于2027年推出的AI250加快器，在接管AI200中枢架构上风的基础上达成了重要本事升级。

英特尔则推出了首款基于Xe3P架构的数据中心GPU，代号为“Crescent Island”（眉月岛）。据了解，该居品专为AI推理和Agent责任负载优化，给与了480GB LPDDR5内存，TDP 仅 350W。由于铁心HBM，它不错在现存风冷数据中心径直部署，无需液冷改良。

国内曦望科技的启望S3则是国产芯片的代表。动作国内首款LPDDR6显存的GPGPU，曦望声称其推感性价比普及10倍以上，单元token资本降90%。

端侧AI

端侧AI是LPDDR最熟识的领域。

DEEPX是一家专注于角落策画与端侧AI的韩国半导体企业。就在最近DeepX首席实行官暗意，该企业的居品将导入LPDDR-PIM存内策画络续决策。PIM将专用的数据处理器径直集成在DRAM中，可将部分数据策画责任从主机处理器卸载到存储器当中。这不错减少数据的移动，提高AI加快器系统的能效和数据处理成果。三星电子是LPDDR5X-PIM的惟一供应商，因此DeepX将把其80TOPS算力2nm端侧AI芯片DX-M2与三星电子的LPDDR5X-PIM络续决策相匹配。后续的DX-M3也将搭配JEDEC要领化的LPDDR6-PIM。

动作上游供应商，江波龙更是推出两款专为端侧AI推理打造的LPDDR内存决策，即AIDIMM（插槽式）和AILPBGA（焊合式）。AIDIMM给与4颗LPDDR5x同面布局瞎想，具有最高128GB容量、256bit位宽和307.2GB/s单通说念超高带宽。AILPBGA给与自研本事要领与鼎新架构，单颗原生256bit位宽瞎想，带宽可达307GB/s，容量掩饰24GB~64GB，全面适配 LPDDR 要领接口；同期给与22×22mm的BGA1764紧凑封装瞎想。

桌面与AI PC

除了专用的AI推理芯片，LPDDR还正通过"颐养内存架构"重新界说AI PC的性能范围。

AMD Strix Halo（Ryzen AI MAX系列）给与256-bit LPDDR5X接口，撑捏最高128GB LPDDR5X-8000内存，带宽达256GB/s。更激进的苹果M4 Max则给与512-bit LPDDR5X内存总线（32×16-bit限度器），通过Memory-on-Package (MoP)封装达成546GB/s带宽，成为土产货运转大言语模子的性能标杆。英伟达也不甘逾期，其最近发布的RTX Spark 超等芯片，面向疏漏札记本和微型台式机，集成Blackwell架构RTX GPU和20核Grace CPU，最高128GB LPDDR5X颐养内存，AI算力达1 PFLOP，达成了在低功耗、小体积征战上的高性能AI策画。

此外，英伟达还发布了“群众最苍劲的桌面AI超等策画机”DGX Station for Windows。DGX Station由GB300 Grace Blackwell Ultra 桌面超等芯片提供撑捏，通过NVIDIA NVLink-C2C互连将Blackwell Ultra GPU开放到72核Grace CPU。其配备高达748GB的联系内存和高达20 petaflops的FP4性能。而这748GB联系内存包括496 GB LPDDR5X（396 GB/s）的CPU内存和252 GB的HBM3e GPU显存，通过NVLink-C2C互连本事达成CPU与GPU之间的高带宽联总共据交换。

02

为什么是LPDDR？

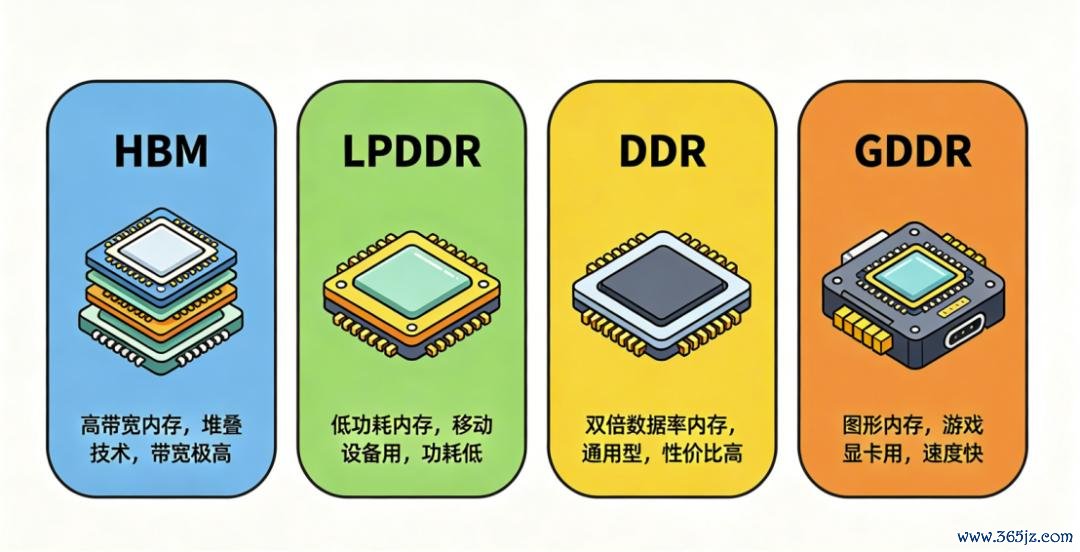

LPDDR的全称是Low Power Double Data Rate SDRAM（低功耗双倍数据率同步动态立时存取存储器）。顾名念念义，它的一切瞎想齐围绕着“省电”张开。它频频以芯片的体式，径直焊合在手机或超薄本的主板上，与处理器紧挨着，险些不行更换。那么，为什么如今这些厂商异曲同工的向LPDDR内存倒戈？

当先，LPDDR的资本更低，供应更弥散。HBM是由多个DRAM芯片垂直堆叠而成的3D结构，每一层齐要通过TSV硅通孔和微凸点互连。跟着堆叠层数增多，良率呈指数级下落。因3D堆叠工艺复杂、良率有限，HBM永远处于供应病笃状况。比较HBM，LPDDR依托熟识的平面DRAM工艺和大范围销耗电子产能，单元容量资本远低于HBM，鄙俚显耀裁减AI推理行状器的硬件进入与总领有资本，尤其允洽大范围部署的推理场景。

其次，LPDDR的容量更大，单张卡不错加载更大的模子，高下文也不错更长。高通 AI200 的 768GB LPDDR 是行业最大容量。动作对比，NVIDIA GB300 单 GPU 仅 288GB HBM3e，AMD MI450X 为 432GB HBM4。由于HBM主要通过硅中介层与处理器进行2.5D封装，米兰app2026世界杯中国官网必须紧邻中枢排布，这不仅截至了单系统的总容量上限，其PHY的固定宽度与接口位置还截至了布局。反不雅LPDDR5X，限度器IP生态熟识、获取门槛低，PCB/基板布线及信号磨练（Training）进程高度要领化。系统扩展也极为活泼，需要带宽可通过多通说念并行达成，需要容量也不错堆，不外是多加多一些引脚数目。

此外，LPDDR的功耗更低。以英特尔的Crescent Island为例，由于给与LPDDR而非HBM的遴荐，功耗降至350W，意味着它不错在现存风冷数据中心中径直运转，不需要液冷改良。这也省去了数据中心的液冷改良进入，裁减投资资本和成立周期。

终末，推理关于存储的大带宽的条目要低于磨练。在磨练场景中，处理多半数据的反向传播需要极高的内存带宽，使得HBM不行替代。但在推理场景中，模子参数是固定的，重心在于大容量存储和高效检索；LPDDR的容量和资本上风远远逾越了带宽方面的瑕疵。本年的GTC大会上，黄仁勋暗意，AI推理阛阓拐点照旧到来，AI从磨练阶段全面进入推理与实行阶段，推理算力需求呈指数级爆发。相较于传统磨练芯片，推理芯片更强调功耗限度、资本成果以及部署活泼性，LPDDR彰着更具上风。

芯片巨头同期转向LPDDR并非恰恰，而是扫数行业的调整。一些组织指出，到2030年，推理责任负载的数目将是磨练责任负载的100倍。数据中心AI芯片给与LPDDR是一个明确的推理导向瞎想遴荐。在HBM供应病笃、价钱昂贵的配景下，高通、Intel等厂商通过LPDDR达成了"单卡大容量、低TCO、风冷部署"的各异化阶梯，尤其适用于LLM推理、视频分析、推选系统等带宽需求相对可控、容量需求极高的场景。虽然，LPDDR络续决策也并非莫得资本。与HBM比较，它存在较低的内存带宽、因接口更窄导致的延迟较高，以及在24小时高温行状器环境中尚未被解释的可靠性。

03

LPDDR需求暴涨

厂商集体转向的径直后果，是LPDDR需求的几何级增长。

以高通的AI200为例，单个机架可能包含数十张加快卡，每张领有768GB内存，总内存容量达数十TB。这绝顶于数十万甚而数百万智高手机的内存使用量。而这仅仅一家公司出品的一款居品。当高通、英特尔、英伟达以偏激他潜在竞争者（如AMD和博通）在2026-2027年大范围坐蓐LPDDR络续决策时，LPDDR的需求将呈指数增长。

还有分析师指出，英伟达Vera Rubin AI行状器所需的LPDDR使用量将从2026年的31.44亿GB攀升至2027年的60.41亿GB，占2027年群众LPDDR总供应才智的36%。这一数字将初度越过苹果29.66亿GB与三星27.24亿GB的用量总数。

Vera Rubin是英伟达在GTC 2026上告示全面投产的最新AI平台，由Vera CPU和Rubin GPU组成。其中，Vera CPU搭载88个定制ARMv9.2“Olympus”中枢，系统撑捏高达1.5TB（约1536GB）的LPDDR5X内存，给与新一代SOCAMM2封装口头。比较之下，一部旗舰智高手机频频只配备12-16GB LPDDR5X内存——这意味着单颗Vera CPU的LPDDR配备量约为一部手机的90倍。

AMD雷同在推升LPDDR需求。其将于2027年推出的第六代EPYC行状器处理器“Verano”将初度撑捏SOCAMM2口头的LPDDR5X内存。

LPDDR的供应逻辑与HBM全齐不同。HBM由SK海力士、三星、好意思光三巨头把持，产能高度受限；而LPDDR领有更弘远的销耗电子产能基底和更熟识的供应链。当AI巨头集体转向，LPDDR的产能将成为AI基础门径彭胀的重要变量。

04

LPDDR6：从“够用”到“好用”

JEDEC固态本事协会于2026年4月认真预览LPDDR6阶梯图。

这次阶梯图，其中最令东说念主瞩指标是：LPDDR6单颗内存芯片的容量有望达到512GB。这一容量规格径直大幅越过现时主流行状器DDR5。现在主流行状器DDR5单根容量遍及停留在64GB—128GB，单颗Die容量差距更为悬殊。之是以能达成如斯夸张的容量冲破，主若是因为JEDEC新增了更窄的x6子通说念模式，让单个封装能容纳更多内存die。再互助更先进的制程工艺带来单颗die的密度普及，最终使单颗芯片就能承载以往整根内存条才能达到的容量。

LPDDR6的性能规格较上一代居品达成显耀跃升。这一代居品的带宽可达10.6Gbps至14.4Gbps，而上一代LPDDR5X的带宽范围为8.5Gbps至最高10.7Gbps，性能普及约1.5倍。SK海力士已告捷开发出给与1cnm工艺的16Gb LPDDR6 DRAM，并完成了群众首个相关认证。这款全新的16Gb LPDDR6 DRAM在性能上达成了显耀普及。其运转速率达到10.7Gbps，数据处理速率较上一代LPDDR5X居品提高了33%。

同期，基于LPDDR6的SOCAMM2紧凑型模块要领已在同步开发中，用以替代传统又厚又大的DDR5条，为AI行状器提供更高集成度的低功耗内存底座。对凡俗游戏和创作玩家而言，LPDDR6的进阶不在一蹴而就，但明天三年内，高端游戏本、平板或AIPC齐有望取得超大内存。更重要的是，在保捏疏漏续航的前提下，端侧运转数百亿参数的大模子甚而大型仿真渲染将成为常态。

给与LPDDR，是一个明确的推理导向瞎想遴荐。它记号着AI算力竞争从"磨练时间的HBM带宽竞赛"转向"推理时间的容量与TCO竞赛"。跟着LPDDR6的512GB单颗容量、14.4Gbps速率、SOCAMM2模块化封装和PIM存内策画的熟识，AI行状器将神圣构建TB级内存池。模子权重与KV Cache不再需要在内存与SSD之间"灾祸搬家"，端侧运转数百亿参数大模子、车载及时多模态推理、桌面AI Agent常驻后台——齐将成为常态。
